我好喜歡建盞可是不是特別了解建盞？我想快速入門怎么辦？

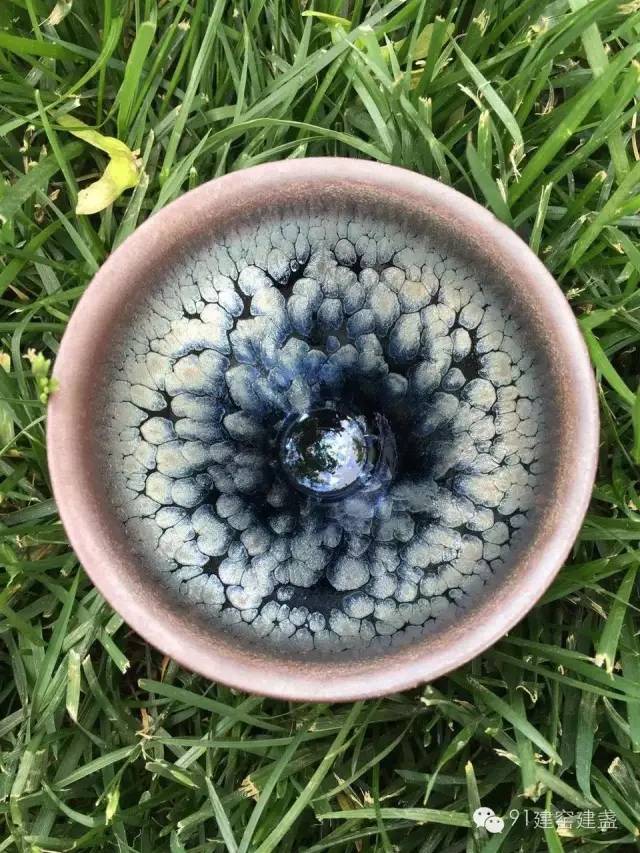

一、如何初步判斷一只盞好壞？

其實(shí)簡(jiǎn)單來說，建盞的欣賞與選擇主要以釉面為主，可以從以下幾點(diǎn)判斷：

1、看器形有無變形、是否周正；

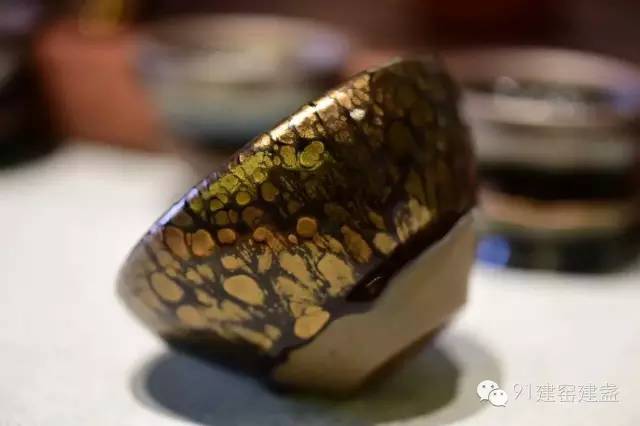

2、看釉面是否圓潤(rùn)鮮亮、有無瑕疵；

3、看釉面的斑紋屬于何種品類，有無特殊之處；

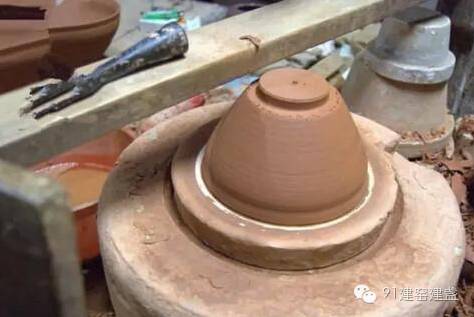

4、看圈足修胎工藝，掛釉是否自然、巧妙。

二、建盞是陶還是瓷？

人們總把陶和瓷相提并論而稱之為“陶瓷”，這種叫法反映出陶和瓷都是土與火的藝術(shù)。由于陶器發(fā)明在前，瓷器發(fā)明在后，所以瓷器的發(fā)明，很多方面受到陶器生產(chǎn)的影響。但是陶與瓷無論從物理性能，還是化學(xué)成分而言，都有本質(zhì)的不同。主要表現(xiàn)在：

1、陶器的胎料是普通的粘土，瓷器的胎料是瓷土，即高嶺土；

2、陶胎含鐵量一般在3%以上，瓷胎含鐵量一般在3%以下；

3、陶器燒成溫度一般在900℃左右，而瓷器燒成溫度一般在1300℃左右；

4、陶器胎質(zhì)粗疏，斷面吸水率高；而瓷器經(jīng)過高溫的洗禮，胎質(zhì)堅(jiān)固致密，斷面基本上不吸水，敲之有金屬之聲響。

由上可以分析出，建窯建盞可稱其為瓷器。

三、燒制建盞用的礦釉有何特點(diǎn)？

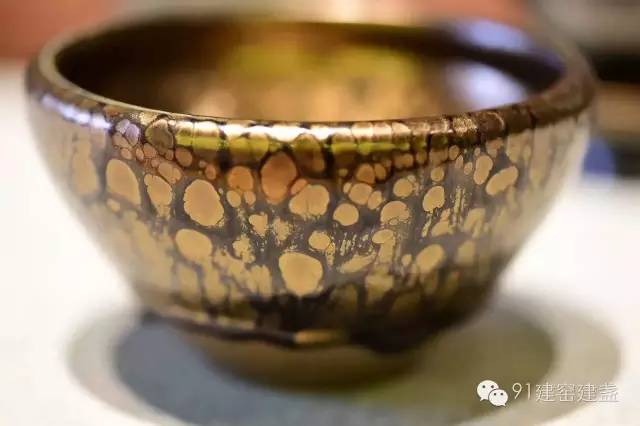

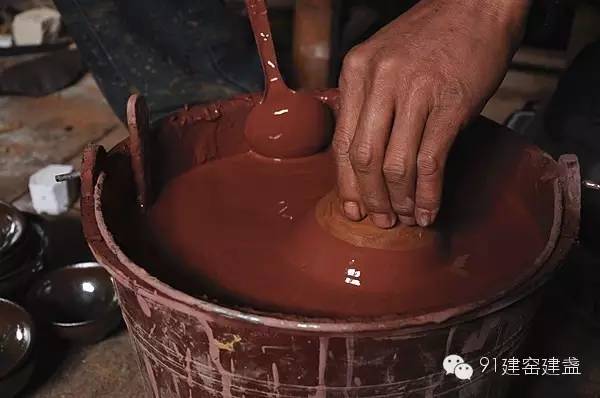

燒制建窯建盞的釉礦石以石英為主，也有長(zhǎng)石，含鐵量高，帶少量粘土，淘洗的礦釉顏色呈紅色或紫色，屬于鐵鈣系結(jié)晶釉。在1300度以上還原釉中，釉層流動(dòng)，把鐵質(zhì)拖成各種形狀，冷卻后析出赤鐵礦小晶體，在黑色釉面上形成兔毫、油滴，甚至曜變等斑紋，形成建窯建盞的特色。

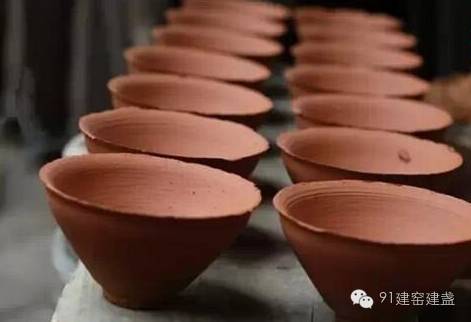

四、燒制建盞用的胎土有何特點(diǎn)？

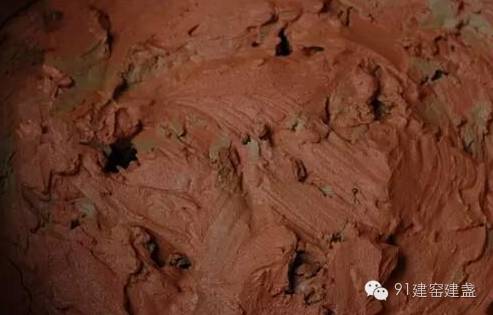

建窯建盞作為黑瓷代表，中國(guó)宋代八大名瓷之一，其燒制過程對(duì)胎土的要求比較高。建窯遺址附近的胎土最大特點(diǎn)就是含鐵量高達(dá)8%左右，最適宜燒制建盞。但是這樣的胎土在高溫達(dá)1300度以上的窯內(nèi)極易變形，這也就讓建窯建盞的燒制難度大大提高，致使建盞精品極其珍貴。
